Catálogo de anclajes, elevación y fijación para prefabricado
+70 productos seleccionados para profesionales del prefabricado. Sistemas técnicos certificados, organizados en 8 categorías para que tu departamento técnico encuentre la referencia adecuada para cada pieza.

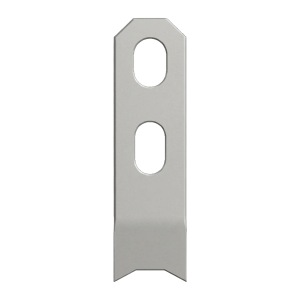

◎ Las principales aplicaciones de los anclajes de dos orificios son las cerchas prefabricadas de hormigón, los elementos de paredes delgadas y el hormigón de baja resistencia (por ejemplo, hormigón ligero).
◎ La carga de trabajo segura completa puede alcanzarse en una losa delgada o cuando la resistencia del hormigón es baja utilizando una barra de tensión en el segundo orificio.
Se pueden fabricar anclajes más largos con orificios adicionales bajo pedido..

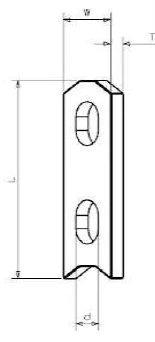

Datos Técnicos
| Grupo carga [t] | Carga axial [t] | Código | L [mm] | W [mm] | T [mm] | D [mm] |
|---|---|---|---|---|---|---|
| 2.5 | 1.4 | 2001014090 | 90 | 30 | 6 | 14 |
| 2.5 | 2.0 | 2001020090 | 90 | 30 | 8 | 14 |
| 2.5 | 2.5 | 2001025090 | 90 | 30 | 10 | 14 |
| 5.0 | 3.0 | 2001030120 | 120 | 40 | 10 | 18 |
| 5.0 | 4.0 | 2001040120 | 120 | 40 | 12 | 18 |
| 5.0 | 5.0 | 2001050120 | 120 | 40 | 15 | 18 |
| 10.0 | 5.3 | 2001053160 | 160 | 60 | 12 | 26 |
| 10.0 | 7.5 | 2001075160 | 160 | 60 | 16 | 26 |
| 10.0 | 10.0 | 2001100170 | 170 | 60 | 20 | 30 |
| 26.0 | 14.0 | 2001140240 | 240 | 80 | 20 | 35 |
| 26.0 | 17.0 | 2001170300 | 300 | 80 | 25 | 35 |
| 26.0 | 22.0 | 2001220300 | 300 | 80 | 30 | 35 |
| 26.0 | 26.0 | 2001260300 | 300 | 120 | 30 | 65 |
* Safety Factor is 3:1.
* Stainless Steel 304 (A2)/316(A4) are available according to the request.
* Surface Black(B) /Zinc Plate (Z.P) / Hot Dipping Galvanizing (H.D.G) are available.
Ver ficha técnica →
◎ Principal campo de aplicación: Unidades de hormigón de pared delgada que deben inclinarse hacia arriba. Gracias a la forma especial de la cabeza del anclaje, las cargas de vuelco y no se transmiten a través del hormigón.
Datos Técnicos
| Grupo carga [t] | Carga axial [t] | Código | L [mm] | W [mm] | T [mm] |
|---|---|---|---|---|---|
| 1.25 | 1.25 | 2002-1.25 | 120 | 30 | 6 |
| 2.5 | 1.4 | 2002014200 | 200 | 55 | 6 |
| 2.5 | 2.5 | 2002025230 | 230 | 55 | 10 |
| 5.0 | 4.0 | 2002040270 | 270 | 70 | 12 |
| 5.0 | 5.0 | 2002050290 | 290 | 70 | 16 |
| 10.0 | 7.5 | 2002075320 | 320 | 95 | 16 |
| 10.0 | 10.0 | 2002100390 | 390 | 95 | 20 |
| 26.0 | 12.5 | 2002125500 | 500 | 148 | 20 |
| 26.0 | 17.0 | 2002170500 | 500 | 148 | 25 |
| 26.0 | 22.0 | 2002220300 | 500 | 148 | 30 |
* El factor de seguridad es 3:1.
* Acero inoxidable 304 (A2)/316(A4) disponibles según pedido.
* Superficie Negro (B) / Placa de Zinc (Z.P) / Galvanizado por Inmersión en Caliente (H.D.G) están disponibles.
Ver ficha técnica →

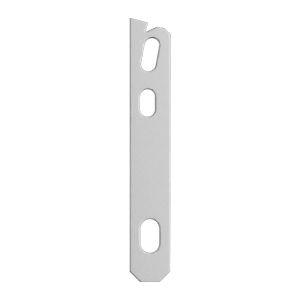

◎ Aplicación principal: Columnas, Vigas, Cerchas, Muros, DoblesT.
Datos Técnicos
| Grupo carga [t] | Carga axial [t] | Código | L [mm] | W [mm] | T [mm] | d [mm] |
|---|---|---|---|---|---|---|
| 2.5 | 1.4 | 2003014110 | 110 | 30 | 6 | 14 |
| 2.5 | 1.4 | 2003014160 | 160 | 30 | 6 | 14 |
| 2.5 | 2.0 | 2003020130 | 130 | 30 | 8 | 14 |
| 2.5 | 2.0 | 2003020160 | 160 | 30 | 8 | 14 |
| 2.5 | 2.0 | 2003020210 | 210 | 30 | 8 | 14 |
| 2.5 | 2.5 | 2003025150 | 150 | 30 | 10 | 14 |
| 2.5 | 2.5 | 2003025200 | 200 | 30 | 10 | 14 |
| 2.5 | 2.5 | 2003025250 | 250 | 30 | 10 | 14 |
| 5.0 | 3.0 | 2003030160 | 160 | 40 | 10 | 18 |
| 5.0 | 3.0 | 2003030200 | 200 | 40 | 10 | 18 |
| 5.0 | 3.0 | 2003030280 | 280 | 40 | 10 | 18 |
| 5.0 | 4.0 | 2003040180 | 180 | 40 | 12 | 18 |
| 5.0 | 4.0 | 2003040240 | 240 | 40 | 12 | 18 |
| 5.0 | 4.0 | 2003040320 | 320 | 40 | 12 | 18 |
| 5.0 | 5.0 | 2003050180 | 180 | 40 | 15 | 18 |
| 5.0 | 5.0 | 2003050240 | 240 | 40 | 15 | 18 |
| 5.0 | 5.0 | 2003050400 | 400 | 40 | 15 | 18 |
| 10.0 | 5.3 | 2003053220 | 220 | 60 | 12 | 26 |
| 10.0 | 5.3 | 2003053260 | 260 | 60 | 12 | 26 |
| 10.0 | 5.3 | 2003053340 | 340 | 60 | 12 | 26 |
| 10.0 | 7.5 | 2003075260 | 260 | 60 | 16 | 26 |
| 10.0 | 7.5 | 2003075300 | 300 | 60 | 16 | 26 |
| 10.0 | 7.5 | 2003075420 | 420 | 60 | 16 | 26 |
| 10.0 | 10.0 | 2003100300 | 300 | 60 | 20 | 26 |
| 10.0 | 10.0 | 2003100370 | 370 | 60 | 20 | 26 |
| 10.0 | 10.0 | 2003100520 | 520 | 60 | 20 | 26 |
| 26.0 | 14.0 | 2003140370 | 370 | 80 | 20 | 35 |
| 26.0 | 14.0 | 2003140460 | 460 | 80 | 20 | 35 |
| 26.0 | 17.0 | 2003170460 | 460 | 80 | 25 | 35 |
| 26.0 | 22.0 | 2003220500 | 500 | 80 | 30 | 35 |
| 26.0 | 22.0 | 2003220620 | 620 | 80 | 30 | 35 |
* El factor de seguridad es 3:1.
* Acero inoxidable 304 (A2) / 316 (A4) están disponibles de acuerdo a la solicitud
* Superficie Disponible en negro (B) /zincado (Z.P) / galvanizado en caliente (H.D.G).
* Otras medidas disponibles bajo pedido
Ver ficha técnica →
◎ Este anclaje está especialmente diseñado para su uso con paneles sándwich prefabricados.
Datos Técnicos
| Grupo carga [t] | Carga axial [t] | Código | L [mm] | W [mm] | T [mm] |
|---|---|---|---|---|---|
| 2.5 | 2.5 | 2006025250 | 250 | 40 | 10 |
| 5.0 | 5.0 | 2006050300 | 300 | 60 | 16 |
| 10.0 | 7.5 | 2006075350 | 350 | 80 | 16 |
| 10.0 | 10.0 | 2006100350 | 350 | 80 | 20 |
| 26.0 | 17.0 | 2006170400 | 400 | 100 | 25 |
Ver ficha técnica →
◎ Material: Formador de plástico y accesorios de acero.
Aplicación: Para varios anclaje de propagación, anclaje de dos agujeros, Anclaje de erección, etc..
Datos Técnicos
| Grupo de carga [t] | Rango de carga [t] | Código |
|---|---|---|
| 1.25 | 1.25 | 2201-1.25 |
| 2.5 | 0.7-2.5 | 2201-2.5 |
| 5 | 3.0-5.0 | 2201-5.0 |
| 10 | 5.3-10.0 | 2201-10.0 |
| 26 | 12.5-26 | 2201-26 |
* Se pueden suministrar diferentes placas de sujeción por separado.
* Diferentes colores pueden ser proporcionados sujetos a la solicitud.
Ver ficha técnica →

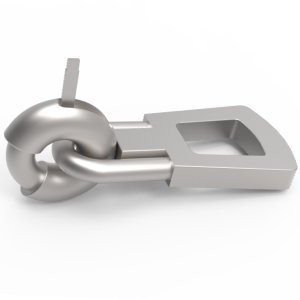

◎ El embrague de anillo consta de un grillete y una cabeza de embrague. El grillete puede moverse libremente en cualquier dirección.
◎ El embrague de cada grupo de carga se ajusta a la forma del molde de empotramiento e incorpora un perno de bloqueo que encaja en la cabeza del anclaje.
◎ Los embragues de anilla están claramente adaptados a los anclajes por su diseño compatible, así como por el marcado de los tipos de anclaje y los grupos de carga. Sólo los componentes coincidentes encajarán entre sí.
◎ El embrague de anilla debe ser revisado al menos dos veces al año por personal cualificado. Cualquier deformación de un perno de bloqueo o de la cabeza del embrague significa que se ha producido una sobrecarga de al menos 3 veces el SWL, el embrague debe ser retirado y no puede ser reparado. No se permiten reparaciones tales como soldaduras.
◎ Todo cable dañado debe ser retirado del uso en estricta conformidad con las normas pertinentes de prevención de accidentes para equipos de elevación.
◎ Los ácidos, soluciones alcalinas y otros materiales agresivos, pueden causar corrosión, deben mantenerse alejados de los cables de alambre.
◎ Los ganchos de bordes afilados o de sección transversal pequeña, y por tanto de radio pequeño, pueden provocar daños inaceptables en los cables metálicos.
◎ La experiencia ha demostrado que, dependiendo de la diferente frecuencia de uso.
Los embragues de anillo alcanzan el final de su vida útil al cabo de 3-5 años si se utilizan constantemente de acuerdo con la normativa.
Datos Técnicos
| Grupo de carga [t] | Rango de carga [t] | Código |
|---|---|---|
| 2.5 | 0.7-2.5 | 2301-2.5 |
| 5 | 3.0-5.0 | 2301-5.0 |
| 10 | 5.3-10.0 | 2301-10.0 |
| 26 | 12.5-26 | 2301-26 |
Ver ficha técnica →
Cómo elegir el sistema adecuado
El acabado y la capacidad de carga dependen de la pieza, su exposición a la corrosión y las solicitaciones de obra. Aquí tienes las claves para elegir con criterio.
Zincado electrolítico
Para ambientes interiores y baja exposición a la corrosión. Acabado económico y limpio.
Galvanizado en caliente
Mayor protección para exposición exterior y ambientes húmedos. Capa de zinc resistente.
Inox AISI 304 / 316
Máxima resistencia para ambientes agresivos, marinos o con cloruros. Durabilidad superior.
Preguntas frecuentes
¿Qué acabado necesito según la exposición a la corrosión?
Como referencia: zincado electrolítico para interiores y baja corrosión, galvanizado en caliente para exterior y ambientes húmedos, e inox AISI 304/316 para ambientes agresivos, marinos o con cloruros. Nuestras tablas de durabilidad, conforme al Código Estructural (CE), declaran una vida útil mínima de 50 años.
¿Qué capacidad de carga tienen los sistemas de anclaje y elevación?
Los anclajes de cabeza esférica abarcan un rango de 1,3 T a 32 T según el modelo. Para cargas superiores disponemos de anclajes especiales bajo pedido.
¿Los productos están certificados?
Sí. Nuestros productos cuentan con marcado CE (conforme a EN 1992-1-1) y certificaciones TÜV Rheinland y CMTC.
¿Ofrecéis asesoramiento técnico?
Por supuesto. Te ayudamos a elegir el sistema más adecuado para cada pieza, carga y geometría, acompañándote desde la consulta inicial hasta la entrega.
¿Cómo solicito un presupuesto?
Desde nuestra página de contacto, por teléfono (+34 698 468 254) o por email. Te respondemos con asesoramiento técnico y plazos reales de entrega.
¿No encuentras lo que buscas?
Habla con un técnico y te ayudamos a encontrar el producto adecuado para tu pieza, carga y exposición a la corrosión.
