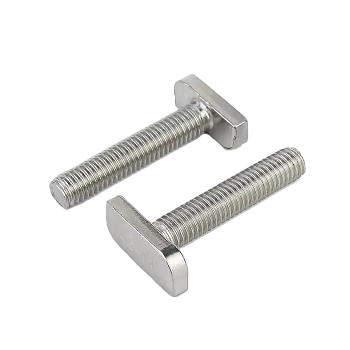

Pernos en T

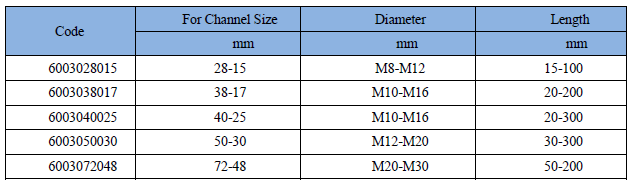

Datos Técnicos

* El grado 4,6 es el estándar.
* El grado 8.8 es bajo pedido.
* Acero inoxidable a petición.
- Marcado CE
- TÜV Rheinland
- CMTC
Productos relacionados
Las placas de fijación EHD desempeñan un papel clave en el refuerzo de las conexiones entre elementos de acero y hormigón mediante un mecanismo de soldadura.
Datos técnicos
| Placa de fijación L x B x H | H [mm] | B1 [mm] | L1 [mm] | t [mm] | ds [mm] | dl [mm] | tl [mm] |
|---|---|---|---|---|---|---|---|
| EHD 150×150-220 | 220 | 90 | 90 | 25 | 16 | 40 | 6 |
| EHD 150×150-285 | 285 | 90 | 90 | 25 | 16 | 40 | 6 |
| EHD 200×150-220 | 220 | 100 | 120 | 25 | 20 | 50 | 8 |
| EHD 200×150-355 | 355 | 100 | 120 | 25 | 20 | 50 | 8 |
| EHD 250×150-220 | 220 | 100 | 190 | 25 | 20 | 50 | 8 |
| EHD 250×150-355 | 355 | 100 | 190 | 25 | 20 | 50 | 8 |
| EHD 200×200-220 | 220 | 120 | 120 | 25 | 20 | 50 | 8 |
| EHD 200×200-355 | 355 | 120 | 120 | 25 | 20 | 50 | 8 |
| EHD 250×200-220 | 220 | 120 | 190 | 25 | 20 | 50 | 8 |
| EHD 250×200-355 | 355 | 120 | 190 | 25 | 20 | 50 | 8 |
| EHD 300×200-280 | 280 | 120 | 200 | 25 | 25 | 65 | 10 |
| EHD 300×200-435 | 435 | 120 | 200 | 25 | 25 | 65 | 10 |
| EHD 250×250-220 | 220 | 190 | 190 | 25 | 20 | 50 | 8 |
| EHD 250×250-355 | 355 | 190 | 190 | 25 | 20 | 50 | 8 |
| EHD 300×300-280 | 280 | 200 | 200 | 25 | 25 | 65 | 10 |
| EHD 300×300-435 | 435 | 200 | 200 | 25 | 25 | 65 | 10 |
| EHD 300×500-435 | 435 | 133 | 200 | 30 | 25 | 65 | 10 |
| EHD 300×500-280 | 280 | 133 | 200 | 30 | 25 | 65 | 10 |
| EHD 400×400-280 | 280 | 300 | 300 | 30 | 25 | 65 | 10 |
| EHD 400×400-435 | 435 | 300 | 300 | 30 | 25 | 65 | 10 |
| EHD 500×500-280 | 280 | 400 | 400 | 30 | 25 | 65 | 10 |
| EHD 500×500-435 | 435 | 400 | 400 | 30 | 25 | 65 | 10 |
| EHD 600×600-280 | 280 | 500 | 500 | 30 | 25 | 65 | 10 |
| EHD 600×600-435 | 435 | 500 | 500 | 30 | 25 | 65 | 10 |
Ver ficha técnica →
Las placas de fijación EFPR ofrecen una solución robusta para mejorar las conexiones entre elementos de acero y hormigón mediante soldadura.
Datos técnicos
| Placa de fijación L x B x H | H [mm] | B1 [mm] | L1 [mm] | t [mm] | ds [mm] | h [mm] | c [mm] |
|---|---|---|---|---|---|---|---|
| EFPR 100×50-218 | 218 | 0 | 60 | 8 | 12 | 210 | 5 |
| EFPR 100×100-218 | 218 | 60 | 60 | 8 | 12 | 210 | 5 |
| EFPR 150×100-220 | 220 | 60 | 90 | 10 | 12 | 210 | 5 |
| EFPR 150×150-222 | 222 | 90 | 90 | 12 | 16 | 210 | 7 |
| EFPR 200×100-222 | 222 | 60 | 120 | 12 | 16 | 210 | 7 |
| EFPR 200×200-312 | 312 | 120 | 120 | 12 | 20 | 300 | 8 |
| EFPR 250×250-315 | 315 | 150 | 150 | 15 | 20 | 300 | 8 |
| EFPR 300×100-315 | 315 | 60 | 180 | 15 | 20 | 300 | 8 |
| EFPR 300×200-315 | 315 | 120 | 180 | 15 | 20 | 300 | 8 |
| EFPR 300×300-315 | 315 | 180 | 180 | 15 | 20 | 300 | 8 |
Ver ficha técnica →
Las placas de fijación EFP de MaxTech desempeñan un papel clave en la mejora de las conexiones entre acero y hormigón mediante un proceso de soldadura.
Datos técnicos
| Placa de fijación L x B x H | H [mm] | B1 [mm] | L1 [mm] | t [mm] | ds [mm] | dl [mm] | tl [mm] |
|---|---|---|---|---|---|---|---|
| EFP 100×50-68 | 68 | 0 | 60 | 8 | 10 | 19 | 7 |
| EFP 100×50-108 | 108 | 0 | 60 | 8 | 10 | 19 | 7 |
| EFP 100×100-68 | 68 | 60 | 60 | 8 | 10 | 19 | 7 |
| EFP 100×100-108 | 108 | 60 | 60 | 8 | 10 | 19 | 7 |
| EFP 150×100-70 | 70 | 60 | 90 | 10 | 10 | 19 | 7 |
| EFP 150×100-110 | 110 | 60 | 90 | 10 | 10 | 19 | 7 |
| EFP 200×100-72 | 72 | 70 | 120 | 12 | 13 | 25 | 8 |
| EFP 200×100-112 | 112 | 70 | 120 | 12 | 13 | 25 | 8 |
| EFP 200×100-162 | 162 | 70 | 120 | 12 | 13 | 25 | 8 |
| EFP 300×100-165 | 165 | 60 | 180 | 15 | 16 | 32 | 8 |
| EFP 150×150-70 | 70 | 90 | 90 | 10 | 10 | 19 | 7 |
| EFP 150×150-110 | 110 | 90 | 90 | 10 | 10 | 19 | 7 |
| EFP 150×150-162 | 162 | 90 | 90 | 12 | 13 | 25 | 8 |
| EFP 200×200-72 | 72 | 120 | 120 | 12 | 13 | 25 | 8 |
| EFP 200×200-112 | 112 | 120 | 120 | 12 | 13 | 25 | 8 |
| EFP 200×200-162 | 162 | 120 | 120 | 12 | 16 | 32 | 8 |
| EFP 300×200-165 | 165 | 120 | 180 | 15 | 16 | 32 | 8 |
| EFP 250×250-165 | 165 | 170 | 170 | 15 | 16 | 32 | 8 |
| EFP 300×300-165 | 165 | 180 | 180 | 15 | 16 | 32 | 8 |
Ver ficha técnica →
El proceso de conexión consiste en embeber la cartela de muro NSK dentro del muro prefabricado y colocar el perno de anclaje en el muro o cimentación inferior. Una tuerca y una arandela rectangular no centrada fijan el perno de anclaje a la cartela de muro, garantizando una conexión robusta. Durante el montaje pueden emplearse calzos para asegurar una nivelación precisa del muro. A continuación, el relleno con mortero sella la junta entre dos muros, entre el muro y su cimentación, y la cavidad creada por la cartela. Las cartelas de muro NSK están diseñadas para conexiones con condiciones de carga moderada, y están disponibles con acabado sin tratar o galvanizado en caliente según se requiera.
Datos técnicos
| Cartela de muro | L [mm] | B [mm] | H [mm] | T [mm] | L1 [mm] | B1 [mm] | h [mm] | Color |
|---|---|---|---|---|---|---|---|---|
| NSK – M16 | 119 | 80 | 630 | 30 | 76 | 36 | 80 | Amarillo |
| NSK – M20 | 124 | 90 | 800 | 35 | 80 | 40 | 90 | Azul |
| NSK – M24 | 129 | 110 | 965 | 35 | 84 | 49 | 105 | Gris |
| NSK – M30 | 144 | 120 | 1130 | 40 | 90 | 55 | 115 | Verde |
| NSK – M39 | 165 | 145 | 1600 | 50 | 99 | 64 | 140 | Naranja |
Ver ficha técnica →
El proceso de conexión consiste en colar la cartela de muro SSK dentro del muro prefabricado y embeber el perno de anclaje en el muro o cimentación inferior. Una tuerca y una arandela rectangular no centrada fijan el perno de anclaje a la cartela de muro. Durante el montaje pueden emplearse calzos para garantizar la nivelación precisa del muro. A continuación, la junta formada entre dos muros, o entre un muro y su cimentación, junto con la cavidad creada por la cartela, se rellena con mortero. Las cartelas de muro SSK destacan en conexiones que requieren una elevada capacidad de carga, y pueden obtenerse con acabado sin tratar o galvanizado en caliente bajo petición.
Datos técnicos
| Cartela de muro | L [mm] | B [mm] | H [mm] | T [mm] | L1 [mm] | B1 [mm] | h [mm] | Color |
|---|---|---|---|---|---|---|---|---|
| SSK – M30 | 145 | 130 | 1460 | 45 | 90 | 55 | 120 | Negro |
| SSK – M36 | 164 | 150 | 1765 | 55 | 96 | 61 | 140 | Rojo |
| SSK – M39 | 165 | 150 | 1650 | 60 | 99 | 64 | 147 | Marrón |
| SSK – M45 | 180 | 175 | 2015 | 70 | 105 | 75 | 162 | Morado |
| SSK – M52 | 210 | 230 | 2215 | 80 | 112 | 82 | 200 | Blanco |
Ver ficha técnica →
Las cartelas de pilar tipo NKK de MaxTech son una solución cada vez más empleada para conectar pilares a cimentaciones o a otros pilares. Estas cartelas han sido sometidas a rigurosos ensayos en laboratorios europeos, demostrando una rigidez equivalente a la de las conexiones armadas hormigonadas in situ (CIP). La unión entre la cartela de pilar NKK y el perno de anclaje establece enlaces robustos y resistentes a momento entre pilares y cimentaciones o entre pilares entre sí. La resistencia de la conexión viene determinada por la capacidad de anclaje del perno seleccionado, y resiste eficazmente cargas axiales, momentos flectores, esfuerzos cortantes y sus combinaciones. MaxTech ofrece además productos complementarios, como bloques de encofrado y placas de montaje, que facilitan la instalación de las cartelas en los elementos prefabricados en fábrica y el posicionamiento preciso de los pilares durante el montaje en obra. Las cartelas de pilar NKK son especialmente adecuadas para conexiones bajo condiciones de carga moderada y pueden obtenerse con acabado sin tratar o galvanizado en caliente bajo petición.
Datos técnicos
| Cartela de pilar | H [mm] | L1 [mm] | L2 [mm] | L3 [mm] | ⌀ d1 [mm] | ⌀ d2 [mm] | ⌀ d3 [mm] | tp [mm] | Peso [kg] | Color |
|---|---|---|---|---|---|---|---|---|---|---|
| NKK – M16 | 597 | 124 | 104 | 50 | 28 | 12 | 8 | 15 | 2,3 | Amarillo |
| NKK – M20 | 820 | 130 | 108 | 50 | 31 | 16 | 10 | 20 | 4,2 | Azul |
| NKK – M24 | 1185 | 140 | 116 | 50 | 35 | 16 | 12 | 30 | 6,7 | Gris |
| NKK – M30 | 1390 | 169 | 137 | 50 | 40 | 20 | 16 | 45 | 12,2 | Verde |
| NKK – M39 | 1910 | 221 | 177 | 60 | 55 | 25 | 20 | 50 | 26,7 | Naranja |
Ver ficha técnica →
Los pernos de anclaje tipo NKP-L de MaxTech proporcionan una solución de anclaje versátil para estructuras de hormigón o acero que requieren una fijación segura a cimentaciones de hormigón u otras estructuras de soporte. Estos pernos se embeben en el hormigón junto con armadura complementaria, formando una base de anclaje fiable. Los pernos que sobresalen sirven como puntos de fijación para el montaje de estructuras de hormigón o acero, que se aseguran mediante tuercas y arandelas. La unión se completa mediante relleno con mortero en las fases finales. La serie NKP comprende dos tipos: NKP-L (pernos cortos con cabeza) y NKP-P (pernos largos rectos). Los NKP-L están diseñados para estructuras de menor profundidad como losas y cimentaciones; los NKP-P son idóneos para estructuras más altas como pilares y muros. Los pernos NKP destacan en condiciones de carga moderada y pueden obtenerse con acabado sin tratar o galvanizado en caliente bajo petición.
Datos técnicos
| Perno de anclaje | H [mm] | h [mm] | h1 [mm] | ⌀ ds [mm] | ⌀ dh [mm] | Color |
|---|---|---|---|---|---|---|
| NKP – L – M16 | 280 | 140 | 140 | 16 | 36 | Amarillo |
| NKP – L – M20 | 350 | 140 | 210 | 20 | 46 | Azul |
| NKP – L – M24 | 430 | 170 | 260 | 25 | 55 | Gris |
| NKP – L – M30 | 500 | 190 | 310 | 32 | 70 | Verde |
| NKP – L – M39 | 700 | 200 | 500 | 40 | 90 | Naranja |
Ver ficha técnica →
Los pernos de anclaje tipo NKP-P de MaxTech ofrecen una solución versátil para anclar estructuras de hormigón o acero a cimentaciones de hormigón. Estos pernos se embeben en el hormigón junto con armadura complementaria, proporcionando una base robusta. Una vez colocados, las estructuras se montan de forma segura sobre los pernos que sobresalen de la base, y se fijan mediante tuercas y arandelas. El paso final consiste en rellenar la unión con mortero, garantizando una conexión duradera. Dentro de la gama NKP hay dos variantes: NKP-L (pernos cortos con cabeza) y NKP-P (pernos largos rectos). Los NKP-L son idóneos para estructuras de poca profundidad como losas y cimentaciones, mientras que los NKP-P están diseñados para estructuras más altas como pilares y muros. Los pernos NKP destacan en uniones con carga moderada y se ofrecen con acabado sin tratar o galvanizado en caliente bajo petición.
Datos técnicos
| Perno de anclaje | H [mm] | h [mm] | ⌀ ds [mm] | Color |
|---|---|---|---|---|
| NKP – P – M16 | 810 | 140 | 16 | Amarillo |
| NKP – P – M20 | 960 | 140 | 20 | Azul |
| NKP – P – M24 | 1160 | 170 | 25 | Gris |
| NKP – P – M30 | 1460 | 190 | 32 | Verde |
| NKP – P – M39 | 2000 | 200 | 40 | Naranja |
Ver ficha técnica →
