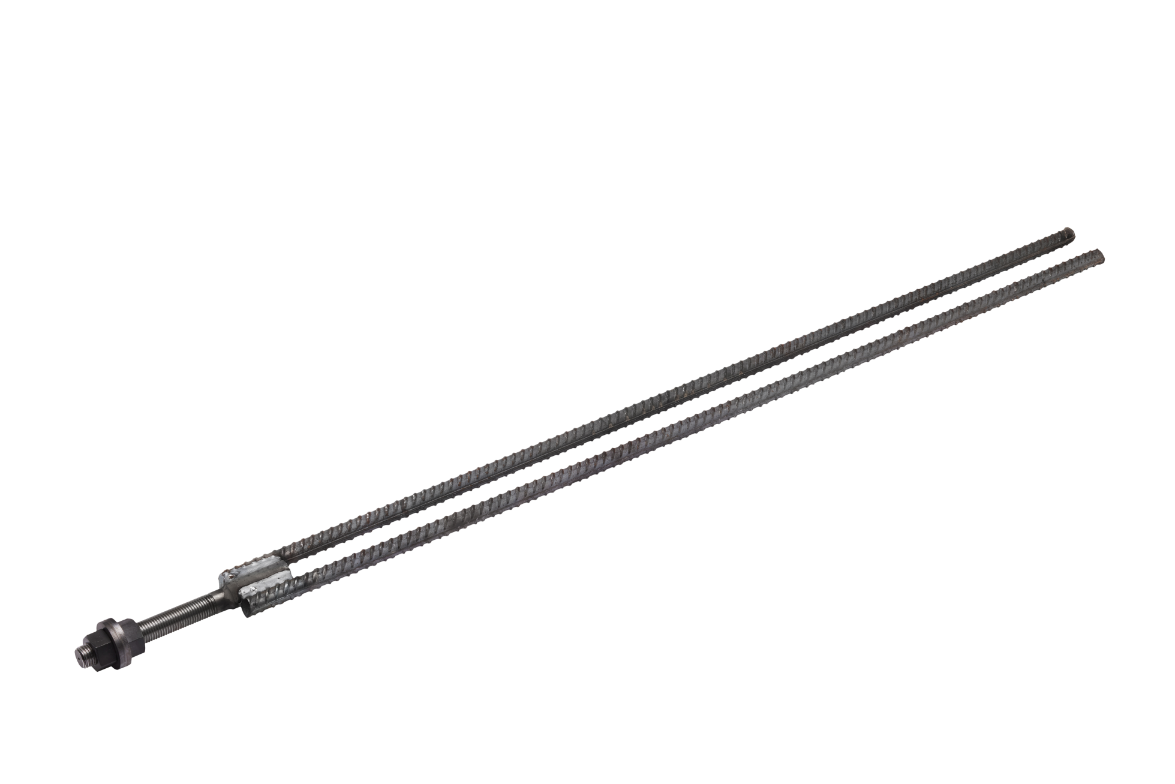

Perno de anclaje SKP-P
Los pernos de anclaje tipo SKP-P de MaxTech ofrecen una solución versátil para anclar estructuras de hormigón o acero a las cimentaciones. Embebidos en el hormigón junto con armadura complementaria, estos pernos proporcionan una base segura para el montaje de estructuras. Los pernos tipo SKP-P sobresalen de la base, permitiendo una fijación sencilla mediante tuercas y arandelas. Se emplean en una gran variedad de condiciones de carga, reforzando la robustez de las uniones. Puede elegir entre dos tipos, SKP-L (con cabeza, corto) y SKP-P (recto, largo), según la profundidad de la estructura. Nuestros pernos de anclaje están diseñados conforme a los Eurocódigos, disponibles en distintos tamaños, y cumplen la norma EN-1090.
Datos técnicos
| Perno de anclaje | H [mm] | h [mm] | ⌀ ds [mm] | Color |
|---|---|---|---|---|
| SKP – P – M30 | 1705 | 190 | 2 – 25 | Negro |
| SKP – P – M36 | 1370 | 190 | 4 – 20 | Rojo |
| SKP – P – M39 | 1710 | 200 | 3 – 25 | Marrón |
| SKP – P – M45 | 1720 | 220 | 4 – 25 | Morado |
| SKP – P – M52 | 1860 | 250 | 4 – 32 | Blanco |
| SKP – P – M60 | 2390 | 310 | 4 – 32 | Rosa |
- Marcado CE
- TÜV Rheinland
- CMTC
Productos relacionados
Las cartelas de pilar tipo NKK de MaxTech son una solución cada vez más empleada para conectar pilares a cimentaciones o a otros pilares. Estas cartelas han sido sometidas a rigurosos ensayos en laboratorios europeos, demostrando una rigidez equivalente a la de las conexiones armadas hormigonadas in situ (CIP). La unión entre la cartela de pilar NKK y el perno de anclaje establece enlaces robustos y resistentes a momento entre pilares y cimentaciones o entre pilares entre sí. La resistencia de la conexión viene determinada por la capacidad de anclaje del perno seleccionado, y resiste eficazmente cargas axiales, momentos flectores, esfuerzos cortantes y sus combinaciones. MaxTech ofrece además productos complementarios, como bloques de encofrado y placas de montaje, que facilitan la instalación de las cartelas en los elementos prefabricados en fábrica y el posicionamiento preciso de los pilares durante el montaje en obra. Las cartelas de pilar NKK son especialmente adecuadas para conexiones bajo condiciones de carga moderada y pueden obtenerse con acabado sin tratar o galvanizado en caliente bajo petición.
Datos técnicos
| Cartela de pilar | H [mm] | L1 [mm] | L2 [mm] | L3 [mm] | ⌀ d1 [mm] | ⌀ d2 [mm] | ⌀ d3 [mm] | tp [mm] | Peso [kg] | Color |
|---|---|---|---|---|---|---|---|---|---|---|
| NKK – M16 | 597 | 124 | 104 | 50 | 28 | 12 | 8 | 15 | 2,3 | Amarillo |
| NKK – M20 | 820 | 130 | 108 | 50 | 31 | 16 | 10 | 20 | 4,2 | Azul |
| NKK – M24 | 1185 | 140 | 116 | 50 | 35 | 16 | 12 | 30 | 6,7 | Gris |
| NKK – M30 | 1390 | 169 | 137 | 50 | 40 | 20 | 16 | 45 | 12,2 | Verde |
| NKK – M39 | 1910 | 221 | 177 | 60 | 55 | 25 | 20 | 50 | 26,7 | Naranja |
Ver ficha técnica →
Los pernos de anclaje tipo NKP-L de MaxTech proporcionan una solución de anclaje versátil para estructuras de hormigón o acero que requieren una fijación segura a cimentaciones de hormigón u otras estructuras de soporte. Estos pernos se embeben en el hormigón junto con armadura complementaria, formando una base de anclaje fiable. Los pernos que sobresalen sirven como puntos de fijación para el montaje de estructuras de hormigón o acero, que se aseguran mediante tuercas y arandelas. La unión se completa mediante relleno con mortero en las fases finales. La serie NKP comprende dos tipos: NKP-L (pernos cortos con cabeza) y NKP-P (pernos largos rectos). Los NKP-L están diseñados para estructuras de menor profundidad como losas y cimentaciones; los NKP-P son idóneos para estructuras más altas como pilares y muros. Los pernos NKP destacan en condiciones de carga moderada y pueden obtenerse con acabado sin tratar o galvanizado en caliente bajo petición.
Datos técnicos
| Perno de anclaje | H [mm] | h [mm] | h1 [mm] | ⌀ ds [mm] | ⌀ dh [mm] | Color |
|---|---|---|---|---|---|---|
| NKP – L – M16 | 280 | 140 | 140 | 16 | 36 | Amarillo |
| NKP – L – M20 | 350 | 140 | 210 | 20 | 46 | Azul |
| NKP – L – M24 | 430 | 170 | 260 | 25 | 55 | Gris |
| NKP – L – M30 | 500 | 190 | 310 | 32 | 70 | Verde |
| NKP – L – M39 | 700 | 200 | 500 | 40 | 90 | Naranja |
Ver ficha técnica →
Los pernos de anclaje tipo NKP-P de MaxTech ofrecen una solución versátil para anclar estructuras de hormigón o acero a cimentaciones de hormigón. Estos pernos se embeben en el hormigón junto con armadura complementaria, proporcionando una base robusta. Una vez colocados, las estructuras se montan de forma segura sobre los pernos que sobresalen de la base, y se fijan mediante tuercas y arandelas. El paso final consiste en rellenar la unión con mortero, garantizando una conexión duradera. Dentro de la gama NKP hay dos variantes: NKP-L (pernos cortos con cabeza) y NKP-P (pernos largos rectos). Los NKP-L son idóneos para estructuras de poca profundidad como losas y cimentaciones, mientras que los NKP-P están diseñados para estructuras más altas como pilares y muros. Los pernos NKP destacan en uniones con carga moderada y se ofrecen con acabado sin tratar o galvanizado en caliente bajo petición.
Datos técnicos
| Perno de anclaje | H [mm] | h [mm] | ⌀ ds [mm] | Color |
|---|---|---|---|---|
| NKP – P – M16 | 810 | 140 | 16 | Amarillo |
| NKP – P – M20 | 960 | 140 | 20 | Azul |
| NKP – P – M24 | 1160 | 170 | 25 | Gris |
| NKP – P – M30 | 1460 | 190 | 32 | Verde |
| NKP – P – M39 | 2000 | 200 | 40 | Naranja |
Ver ficha técnica →
Los pernos de anclaje tipo SKP-L de MaxTech ofrecen una solución versátil para anclar estructuras de hormigón o acero a las cimentaciones. Embebidos en el hormigón junto con armadura complementaria, estos pernos establecen una conexión resistente. Las estructuras se montan sobre los pernos que sobresalen, fijándose de forma segura con tuercas y arandelas. Posteriormente, la unión se rellena con mortero durante la fase final de la construcción. Dentro de la gama de pernos SKP hay dos tipos disponibles: SKP-L (pernos cortos con cabeza) y SKP-P (pernos largos rectos). Los pernos SKP-L son idóneos para estructuras de poca profundidad, como losas y cimentaciones, mientras que los SKP-P se adaptan a estructuras más largas como pilares y muros. Aptos para condiciones de carga elevada, se ofrecen con acabado sin tratar o galvanizado en caliente, según los requisitos de su proyecto.
Datos técnicos
| Perno de anclaje | H [mm] | h [mm] | ⌀ ds [mm] | ⌀ dh [mm] | th [mm] | Color |
|---|---|---|---|---|---|---|
| SKP – L – M30 | 670 | 190 | 2 – 25 | 55 | 13 | Negro |
| SKP – L – M36 | 740 | 190 | 4 – 20 | 46 | 12 | Rojo |
| SKP – L – M39 | 880 | 200 | 3 – 25 | 55 | 12 | Marrón |
| SKP – L – M45 | 990 | 220 | 4 – 25 | 55 | 12 | Morado |
| SKP – L – M52 | 1140 | 250 | 4 – 32 | 70 | 5 | Blanco |
| SKP – L – M60 | 1330 | 310 | 4 – 32 | 70 | 15 | Rosa |
Ver ficha técnica →
Los pernos de anclaje tipo SKP-P de MaxTech ofrecen una solución versátil para anclar estructuras de hormigón o acero a las cimentaciones. Embebidos en el hormigón junto con armadura complementaria, estos pernos proporcionan una base segura para el montaje de estructuras. Los pernos tipo SKP-P sobresalen de la base, permitiendo una fijación sencilla mediante tuercas y arandelas. Se emplean en una gran variedad de condiciones de carga, reforzando la robustez de las uniones. Puede elegir entre dos tipos, SKP-L (con cabeza, corto) y SKP-P (recto, largo), según la profundidad de la estructura. Nuestros pernos de anclaje están diseñados conforme a los Eurocódigos, disponibles en distintos tamaños, y cumplen la norma EN-1090.
Datos técnicos
| Perno de anclaje | H [mm] | h [mm] | ⌀ ds [mm] | Color |
|---|---|---|---|---|
| SKP – P – M30 | 1705 | 190 | 2 – 25 | Negro |
| SKP – P – M36 | 1370 | 190 | 4 – 20 | Rojo |
| SKP – P – M39 | 1710 | 200 | 3 – 25 | Marrón |
| SKP – P – M45 | 1720 | 220 | 4 – 25 | Morado |
| SKP – P – M52 | 1860 | 250 | 4 – 32 | Blanco |
| SKP – P – M60 | 2390 | 310 | 4 – 32 | Rosa |
Ver ficha técnica →
* * Otras longitudes disponibles según pedido.
* * El factor de seguridad es 3:1.
* * Acero inoxidable AIS 304 (A2) / AIS 316 (A4) están disponibles de acuerdo a la solicitud.
* * Superficie Negro (B) / Placa de Zinc (Z.P) / Galvanizado en Caliente (H.D.G) están disponibles..Ver ficha técnica →
* El factor de seguridad es 3:1.
* Acero inoxidable 304 (A2)/316(A4) disponibles según pedido.
* Superficie Negro / Placa de Zinc (Z.P) / Galvanizado por Inmersión en Caliente (H.D.G) están disponibles.Ver ficha técnica →
* Otras longitudes disponibles según pedido.
* El factor de seguridad es 3:1.
* Acero inoxidable 304 (A2) / 316 (A4) están disponibles de acuerdo a la solicitud.
* Superficie Negra / Placa de Zinc (Z.P) / Galvanizado en Caliente (H.D.G) están disponibles.Nota: El ancla de izado desplazada sólo debe utilizarse para
izado vertical junto con una viga de separación.Ver ficha técnica →
