Sistema de Encaje de Elevación y Fijación

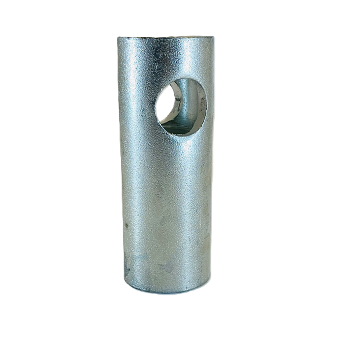

Casquillos de elevación

◎ El casquillo de elevación se puede utilizar ampliamente en la aplicación de la construcción de hormigón prefabricado, como vigas y viguetas, muros y forjados, tubos de flores, parapetos, etc.
◎ Para transmitir las fuerzas al hormigón, es necesario insertar una barra de refuerzo doblada a través del orificio transversal en la parte inferior del casquillo.
◎ Fabricado con tubos de precisión de alta calidad, y tapones de plástico en el interior..

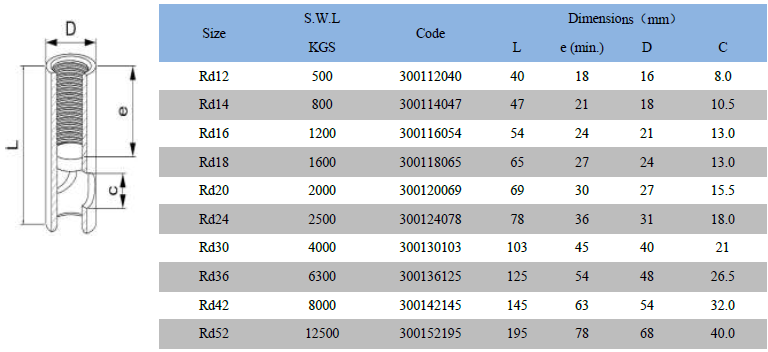

Datos Técnicos

Medida	S.W.L [kg]	Código	L [mm]	e mín. [mm]	D [mm]	C [mm]
Rd12	500	300112040	40	18	16	8.0
Rd14	800	300114047	47	21	18	10.5
Rd16	1200	300116054	54	24	21	13.0
Rd18	1600	300118065	65	27	24	13.0
Rd20	2000	300120069	69	30	27	15.5
Rd24	2500	300124078	78	36	31	18.0
Rd30	4000	300130103	103	45	40	21
Rd36	6300	300136125	125	54	48	26.5
Rd42	8000	300142145	145	63	54	32.0
Rd52	12500	300152195	195	78	68	40.0

* Acero inoxidable bajo pedido.
* Diferentes longitudes y roscas métricas disponibles bajo pedido.
* El factor de seguridad es 3:1.

Productos relacionados

Carril de conexión Long Loop Box

Caja de lazos Long Loop Box

El carril de conexión de lazos de alambre MaxTech se utiliza para establecer conexiones entre secciones de hormigón prefabricado sometidas principalmente a cargas estáticas. Junto con un mortero adecuado, puede transmitir cargas que no requieren una aprobación específica.

Fabricado en chapa de acero galvanizado, es resistente y fácil de manipular en obra, y se corta fácilmente con una cortadora de disco. Se sella mediante una guía de plástico y cinta de repuesto, y la textura lateral de sus caras proporciona un anclaje firme en el hormigón incluso al retirar el encofrado. Disponiendo varios carriles en línea pueden crearse fácilmente canales de colado de la altura de una planta completa.

Gracias a su flexibilidad, el carril de conexión de lazos de alambre puede emplearse en conexiones en T, muro-muro, muro-pilar y otras configuraciones, transfiriendo cargas constructivas en tres direcciones mediante su perfil dentado, su mecanismo de anclaje con cabeza y su junta perfilada. Con un factor de seguridad global de 3,0, cada lazo de alambre admite una fuerza máxima de 14 kN; para espesores de pared ≥140 mm, la capacidad de tracción por lazo es de 10 kN (hormigón mínimo C30/37) y la capacidad de cortante paralelo es de 58 kN/m.

Datos técnicos

Código	Nº de lazos	L2 [mm]	H [mm]	Longitud [mm]	A1 [mm]	A2 [mm]	L1 [mm]
JBS-LWL-80-5	5	80	20	1250	50	60	190
JBS-LWL-100-5	5	100	20	1250	50	60	190
JBS-LWL-120-5	5	120	20	1250	50	60	190
JBS-LWLH-80-5	5	80	40	1250	50	60	190
JBS-LWLH-100-5	5	100	40	1250	50	60	190
JBS-LWLM-100-5	5	100	50	1250	50	80	190
JBS-LWLW-100-5	5	100	70	1250	50	80	190
JBS-LWLH-120-5	5	120	40	1250	50	60	190
JBS-LWLH-120-8	8	100	50	2000	50	80	190

Ver ficha técnica →

Placa de fijación EHD

Placa de fijación

Las placas de fijación EHD desempeñan un papel clave en el refuerzo de las conexiones entre elementos de acero y hormigón mediante un mecanismo de soldadura.

Datos técnicos

Placa de fijación L x B x H	H [mm]	B1 [mm]	L1 [mm]	t [mm]	ds [mm]	dl [mm]	tl [mm]
EHD 150×150-220	220	90	90	25	16	40	6
EHD 150×150-285	285	90	90	25	16	40	6
EHD 200×150-220	220	100	120	25	20	50	8
EHD 200×150-355	355	100	120	25	20	50	8
EHD 250×150-220	220	100	190	25	20	50	8
EHD 250×150-355	355	100	190	25	20	50	8
EHD 200×200-220	220	120	120	25	20	50	8
EHD 200×200-355	355	120	120	25	20	50	8
EHD 250×200-220	220	120	190	25	20	50	8
EHD 250×200-355	355	120	190	25	20	50	8
EHD 300×200-280	280	120	200	25	25	65	10
EHD 300×200-435	435	120	200	25	25	65	10
EHD 250×250-220	220	190	190	25	20	50	8
EHD 250×250-355	355	190	190	25	20	50	8
EHD 300×300-280	280	200	200	25	25	65	10
EHD 300×300-435	435	200	200	25	25	65	10
EHD 300×500-435	435	133	200	30	25	65	10
EHD 300×500-280	280	133	200	30	25	65	10
EHD 400×400-280	280	300	300	30	25	65	10
EHD 400×400-435	435	300	300	30	25	65	10
EHD 500×500-280	280	400	400	30	25	65	10
EHD 500×500-435	435	400	400	30	25	65	10
EHD 600×600-280	280	500	500	30	25	65	10
EHD 600×600-435	435	500	500	30	25	65	10

Ver ficha técnica →

Placa de fijación EFPR

Placa de fijación

Las placas de fijación EFPR ofrecen una solución robusta para mejorar las conexiones entre elementos de acero y hormigón mediante soldadura.

Datos técnicos

Placa de fijación L x B x H	H [mm]	B1 [mm]	L1 [mm]	t [mm]	ds [mm]	h [mm]	c [mm]
EFPR 100×50-218	218	0	60	8	12	210	5
EFPR 100×100-218	218	60	60	8	12	210	5
EFPR 150×100-220	220	60	90	10	12	210	5
EFPR 150×150-222	222	90	90	12	16	210	7
EFPR 200×100-222	222	60	120	12	16	210	7
EFPR 200×200-312	312	120	120	12	20	300	8
EFPR 250×250-315	315	150	150	15	20	300	8
EFPR 300×100-315	315	60	180	15	20	300	8
EFPR 300×200-315	315	120	180	15	20	300	8
EFPR 300×300-315	315	180	180	15	20	300	8

Ver ficha técnica →

Placa de fijación EFP

Placa de fijación

Las placas de fijación EFP de MaxTech desempeñan un papel clave en la mejora de las conexiones entre acero y hormigón mediante un proceso de soldadura.

Datos técnicos

Placa de fijación L x B x H	H [mm]	B1 [mm]	L1 [mm]	t [mm]	ds [mm]	dl [mm]	tl [mm]
EFP 100×50-68	68	0	60	8	10	19	7
EFP 100×50-108	108	0	60	8	10	19	7
EFP 100×100-68	68	60	60	8	10	19	7
EFP 100×100-108	108	60	60	8	10	19	7
EFP 150×100-70	70	60	90	10	10	19	7
EFP 150×100-110	110	60	90	10	10	19	7
EFP 200×100-72	72	70	120	12	13	25	8
EFP 200×100-112	112	70	120	12	13	25	8
EFP 200×100-162	162	70	120	12	13	25	8
EFP 300×100-165	165	60	180	15	16	32	8
EFP 150×150-70	70	90	90	10	10	19	7
EFP 150×150-110	110	90	90	10	10	19	7
EFP 150×150-162	162	90	90	12	13	25	8
EFP 200×200-72	72	120	120	12	13	25	8
EFP 200×200-112	112	120	120	12	13	25	8
EFP 200×200-162	162	120	120	12	16	32	8
EFP 300×200-165	165	120	180	15	16	32	8
EFP 250×250-165	165	170	170	15	16	32	8
EFP 300×300-165	165	180	180	15	16	32	8

Ver ficha técnica →

Pie de muro NSK

Pie de muro

El proceso de conexión consiste en embeber la cartela de muro NSK dentro del muro prefabricado y colocar el perno de anclaje en el muro o cimentación inferior. Una tuerca y una arandela rectangular no centrada fijan el perno de anclaje a la cartela de muro, garantizando una conexión robusta. Durante el montaje pueden emplearse calzos para asegurar una nivelación precisa del muro. A continuación, el relleno con mortero sella la junta entre dos muros, entre el muro y su cimentación, y la cavidad creada por la cartela. Las cartelas de muro NSK están diseñadas para conexiones con condiciones de carga moderada, y están disponibles con acabado sin tratar o galvanizado en caliente según se requiera.

Datos técnicos

Cartela de muro	L [mm]	B [mm]	H [mm]	T [mm]	L1 [mm]	B1 [mm]	h [mm]	Color
NSK – M16	119	80	630	30	76	36	80	Amarillo
NSK – M20	124	90	800	35	80	40	90	Azul
NSK – M24	129	110	965	35	84	49	105	Gris
NSK – M30	144	120	1130	40	90	55	115	Verde
NSK – M39	165	145	1600	50	99	64	140	Naranja

Ver ficha técnica →

Pie de muro SSK

Pie de muro

El proceso de conexión consiste en colar la cartela de muro SSK dentro del muro prefabricado y embeber el perno de anclaje en el muro o cimentación inferior. Una tuerca y una arandela rectangular no centrada fijan el perno de anclaje a la cartela de muro. Durante el montaje pueden emplearse calzos para garantizar la nivelación precisa del muro. A continuación, la junta formada entre dos muros, o entre un muro y su cimentación, junto con la cavidad creada por la cartela, se rellena con mortero. Las cartelas de muro SSK destacan en conexiones que requieren una elevada capacidad de carga, y pueden obtenerse con acabado sin tratar o galvanizado en caliente bajo petición.

Datos técnicos

Cartela de muro	L [mm]	B [mm]	H [mm]	T [mm]	L1 [mm]	B1 [mm]	h [mm]	Color
SSK – M30	145	130	1460	45	90	55	120	Negro
SSK – M36	164	150	1765	55	96	61	140	Rojo
SSK – M39	165	150	1650	60	99	64	147	Marrón
SSK – M45	180	175	2015	70	105	75	162	Morado
SSK – M52	210	230	2215	80	112	82	200	Blanco

Ver ficha técnica →

Pie de pilar NKK

Pie de pilar

Las cartelas de pilar tipo NKK de MaxTech son una solución cada vez más empleada para conectar pilares a cimentaciones o a otros pilares. Estas cartelas han sido sometidas a rigurosos ensayos en laboratorios europeos, demostrando una rigidez equivalente a la de las conexiones armadas hormigonadas in situ (CIP). La unión entre la cartela de pilar NKK y el perno de anclaje establece enlaces robustos y resistentes a momento entre pilares y cimentaciones o entre pilares entre sí. La resistencia de la conexión viene determinada por la capacidad de anclaje del perno seleccionado, y resiste eficazmente cargas axiales, momentos flectores, esfuerzos cortantes y sus combinaciones. MaxTech ofrece además productos complementarios, como bloques de encofrado y placas de montaje, que facilitan la instalación de las cartelas en los elementos prefabricados en fábrica y el posicionamiento preciso de los pilares durante el montaje en obra. Las cartelas de pilar NKK son especialmente adecuadas para conexiones bajo condiciones de carga moderada y pueden obtenerse con acabado sin tratar o galvanizado en caliente bajo petición.

Datos técnicos

Cartela de pilar	H [mm]	L1 [mm]	L2 [mm]	L3 [mm]	⌀ d1 [mm]	⌀ d2 [mm]	⌀ d3 [mm]	tp [mm]	Peso [kg]	Color
NKK – M16	597	124	104	50	28	12	8	15	2,3	Amarillo
NKK – M20	820	130	108	50	31	16	10	20	4,2	Azul
NKK – M24	1185	140	116	50	35	16	12	30	6,7	Gris
NKK – M30	1390	169	137	50	40	20	16	45	12,2	Verde
NKK – M39	1910	221	177	60	55	25	20	50	26,7	Naranja

Ver ficha técnica →

Perno de anclaje NKP-L

Pernos de anclaje

Los pernos de anclaje tipo NKP-L de MaxTech proporcionan una solución de anclaje versátil para estructuras de hormigón o acero que requieren una fijación segura a cimentaciones de hormigón u otras estructuras de soporte. Estos pernos se embeben en el hormigón junto con armadura complementaria, formando una base de anclaje fiable. Los pernos que sobresalen sirven como puntos de fijación para el montaje de estructuras de hormigón o acero, que se aseguran mediante tuercas y arandelas. La unión se completa mediante relleno con mortero en las fases finales. La serie NKP comprende dos tipos: NKP-L (pernos cortos con cabeza) y NKP-P (pernos largos rectos). Los NKP-L están diseñados para estructuras de menor profundidad como losas y cimentaciones; los NKP-P son idóneos para estructuras más altas como pilares y muros. Los pernos NKP destacan en condiciones de carga moderada y pueden obtenerse con acabado sin tratar o galvanizado en caliente bajo petición.

Datos técnicos

Perno de anclaje	H [mm]	h [mm]	h1 [mm]	⌀ ds [mm]	⌀ dh [mm]	Color
NKP – L – M16	280	140	140	16	36	Amarillo
NKP – L – M20	350	140	210	20	46	Azul
NKP – L – M24	430	170	260	25	55	Gris
NKP – L – M30	500	190	310	32	70	Verde
NKP – L – M39	700	200	500	40	90	Naranja

Ver ficha técnica →
