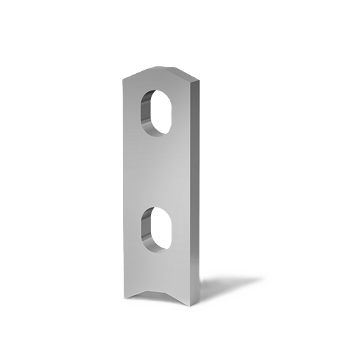

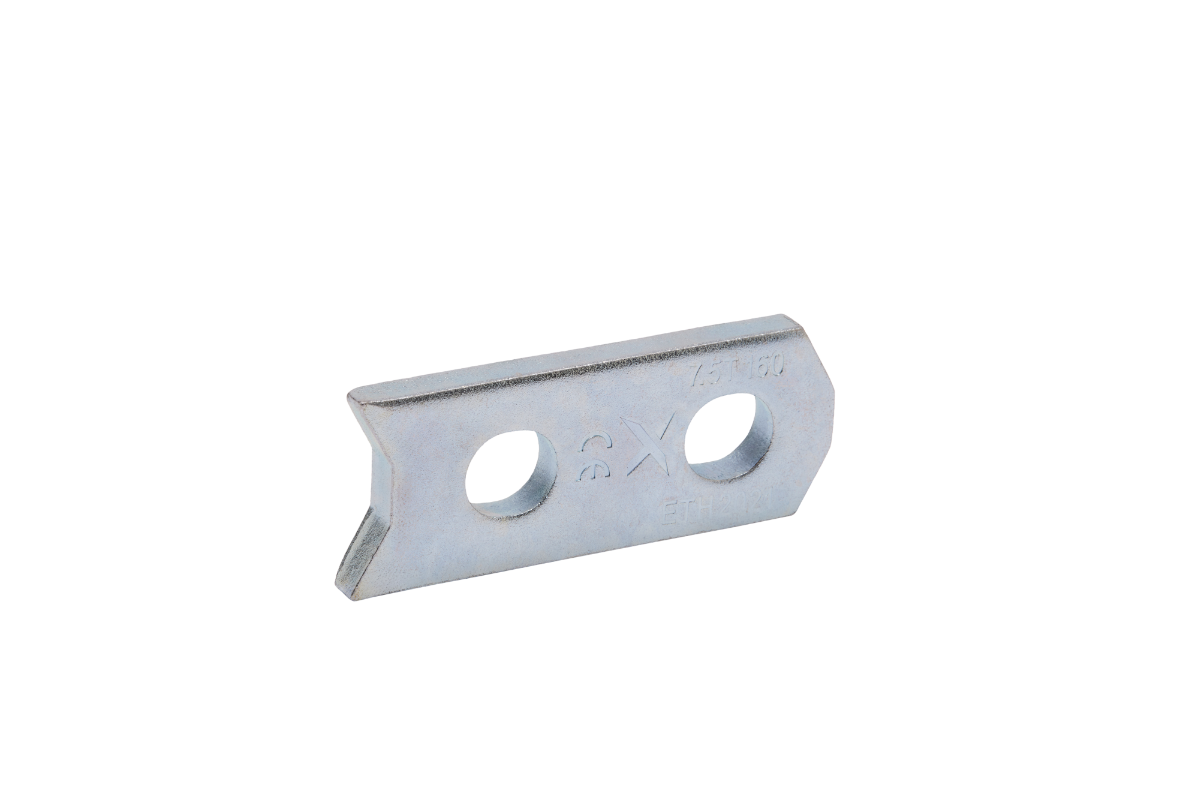

Anclaje de placa de dos orificios PT
El anclaje de elevación PT de dos agujeros es un anclaje plano de acero que permite alcanzar la carga de trabajo completa en losas delgadas o con hormigón de baja resistencia.
◎ Las principales aplicaciones de los anclajes de dos orificios son las cerchas prefabricadas de hormigón, los elementos de paredes delgadas y el hormigón de baja resistencia (por ejemplo, hormigón ligero).
◎ La carga de trabajo segura completa puede alcanzarse en una losa delgada o cuando la resistencia del hormigón es baja utilizando una barra de tensión en el segundo orificio.
Se pueden fabricar anclajes más largos con orificios adicionales bajo pedido..
Aplicaciones
- Cerchas prefabricadas de hormigón
- Elementos de pared delgada
- Hormigón ligero o de baja resistencia
Ventajas
- Carga completa con poco espesor
- Los dos agujeros permiten pasar armadura de refuerzo
- Se eleva con embrague de anillas

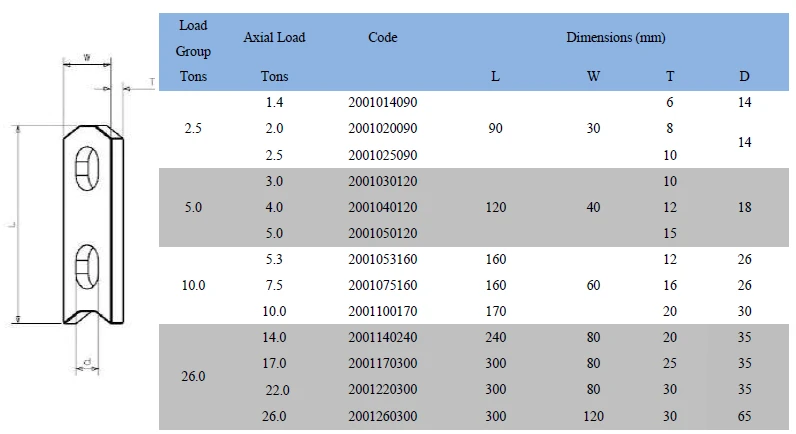

Datos técnicos
| Grupo carga [t] | Carga axial [t] | Código | L [mm] | W [mm] | T [mm] | D [mm] |
|---|---|---|---|---|---|---|
| 2.5 | 1.4 | 2001014090 | 90 | 30 | 6 | 14 |
| 2.5 | 2.0 | 2001020090 | 90 | 30 | 8 | 14 |
| 2.5 | 2.5 | 2001025090 | 90 | 30 | 10 | 14 |
| 5.0 | 3.0 | 2001030120 | 120 | 40 | 10 | 18 |
| 5.0 | 4.0 | 2001040120 | 120 | 40 | 12 | 18 |
| 5.0 | 5.0 | 2001050120 | 120 | 40 | 15 | 18 |
| 10.0 | 5.3 | 2001053160 | 160 | 60 | 12 | 26 |
| 10.0 | 7.5 | 2001075160 | 160 | 60 | 16 | 26 |
| 10.0 | 10.0 | 2001100170 | 170 | 60 | 20 | 30 |
| 26.0 | 14.0 | 2001140240 | 240 | 80 | 20 | 35 |
| 26.0 | 17.0 | 2001170300 | 300 | 80 | 25 | 35 |
| 26.0 | 22.0 | 2001220300 | 300 | 80 | 30 | 35 |
| 26.0 | 26.0 | 2001260300 | 300 | 120 | 30 | 65 |
* Safety Factor is 3:1.
* Stainless Steel 304 (A2)/316(A4) are available according to the request.
* Surface Black(B) /Zinc Plate (Z.P) / Hot Dipping Galvanizing (H.D.G) are available.
Preguntas frecuentes
¿Qué diferencia hay entre un anclaje plano y uno de cabeza esférica?
Los anclajes planos y de anillo son de chapa de acero y resultan muy eficaces en elementos de poco espesor o con hormigón de baja resistencia. Se elevan con embrague de anillas del mismo grupo de carga.
¿Necesito armadura adicional?
Según el tipo de anclaje, el espesor y la dirección del tiro puede ser necesaria armadura complementaria. Consulta los datos técnicos o pide asesoramiento a nuestro equipo.
¿Necesitas ayuda para elegir? Pide presupuesto o asesoramiento técnico sin compromiso o descarga el catálogo técnico en PDF.
- Marcado CE
- ISO 9001 · 14001 · 45001
- Kiwa · by
