Anclaje de armadura recto - MaxTech Precast

Anclaje de armadura recto ETS

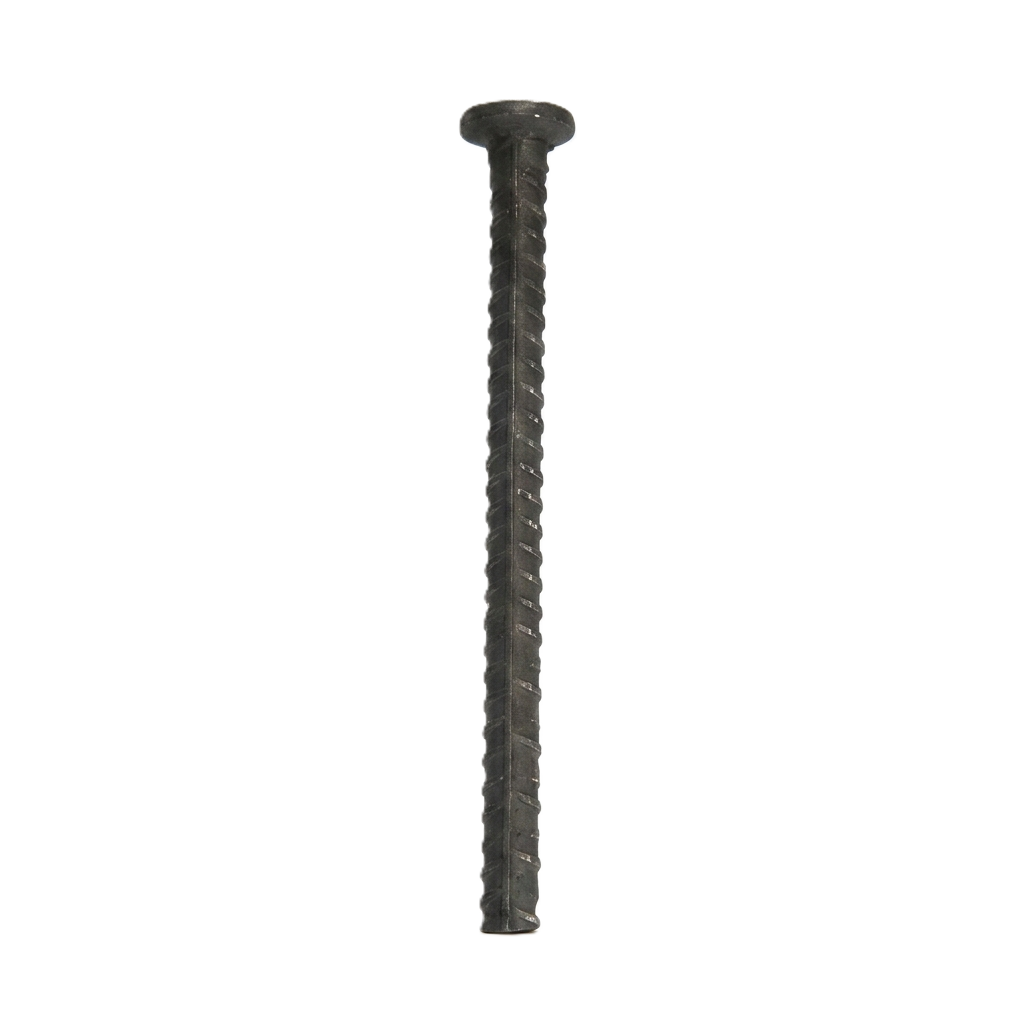

◎ El anclaje de ferralla recto MaxTech se utiliza en muros muy delgados, en los almas de vigas de hormigón armado o garajes prefabricados. Este anclaje consta de una barra de acero nervada con una cabeza de elevación forjada. La fuerza se transfiere desde las nervaduras de la barra de acero al hormigón.

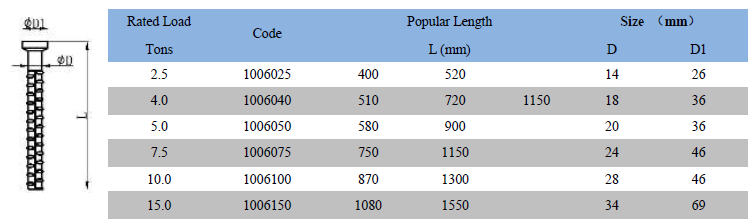

Datos Técnicos

Carga nominal [t]	Código	Longitudes L habituales [mm]	D [mm]	D1 [mm]
2.5	1006025	400, 520	14	26
4.0	1006040	510, 720, 1150	18	36
5.0	1006050	580, 900	20	36
7.5	1006075	750, 1150	24	46
10.0	1006100	870, 1300	28	46
15.0	1006150	1080, 1550	34	69

* Otras longitudes disponibles según pedido.
* El factor de seguridad es 3:1.
* Superficie Negro / Placa de Zinc (Z.P) / Galvanizado en Caliente (H.D.G) están disponibles.
