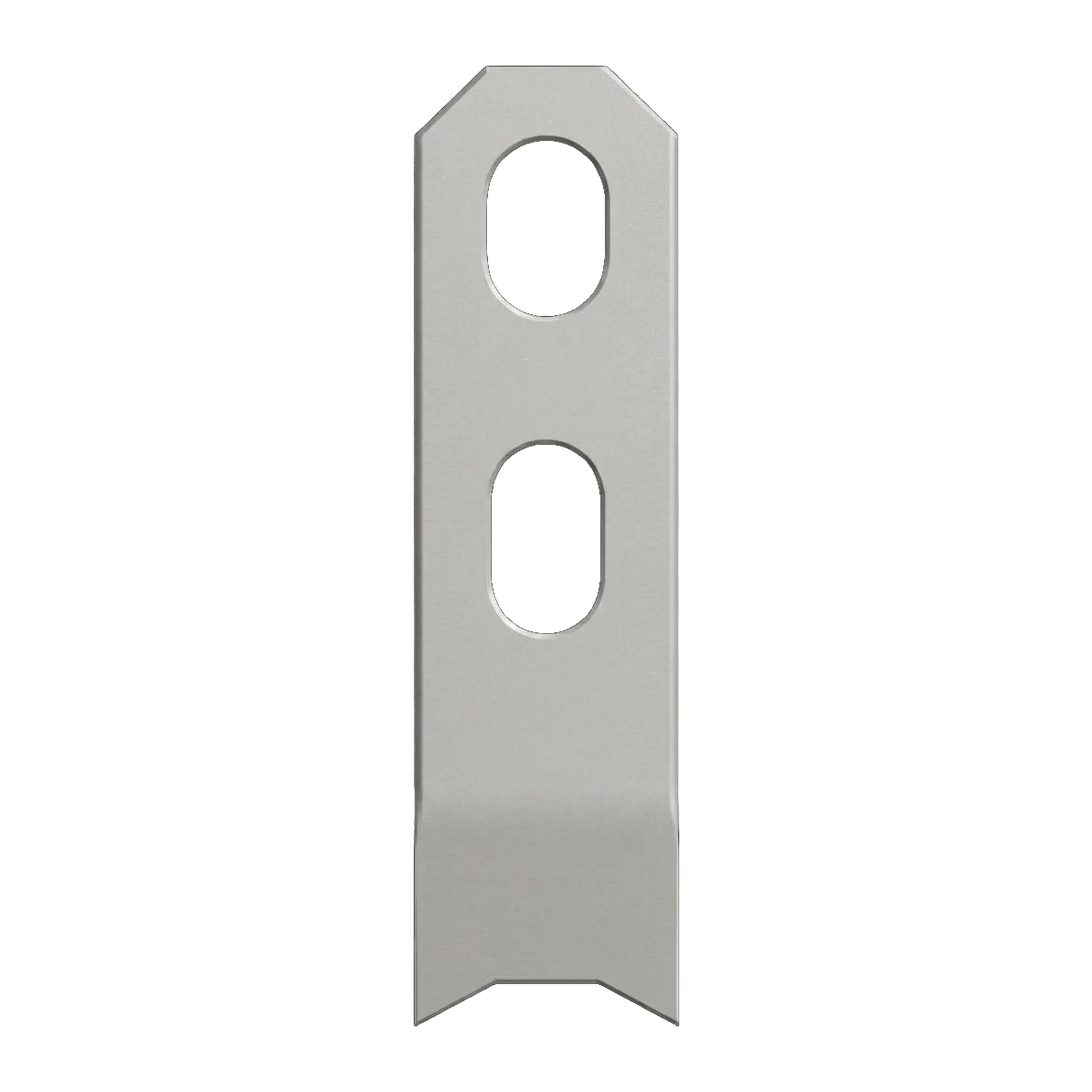

Ancla de elevación ETHB

◎ Aplicación principal: Columnas, Vigas, Cerchas, Muros, DoblesT.

Datos Técnicos

Grupo carga [t]	Carga axial [t]	Código	L [mm]	W [mm]	T [mm]	d [mm]
2.5	1.4	2003014110	110	30	6	14
2.5	1.4	2003014160	160	30	6	14
2.5	2.0	2003020130	130	30	8	14
2.5	2.0	2003020160	160	30	8	14
2.5	2.0	2003020210	210	30	8	14
2.5	2.5	2003025150	150	30	10	14
2.5	2.5	2003025200	200	30	10	14
2.5	2.5	2003025250	250	30	10	14
5.0	3.0	2003030160	160	40	10	18
5.0	3.0	2003030200	200	40	10	18
5.0	3.0	2003030280	280	40	10	18
5.0	4.0	2003040180	180	40	12	18
5.0	4.0	2003040240	240	40	12	18
5.0	4.0	2003040320	320	40	12	18
5.0	5.0	2003050180	180	40	15	18
5.0	5.0	2003050240	240	40	15	18
5.0	5.0	2003050400	400	40	15	18
10.0	5.3	2003053220	220	60	12	26
10.0	5.3	2003053260	260	60	12	26
10.0	5.3	2003053340	340	60	12	26
10.0	7.5	2003075260	260	60	16	26
10.0	7.5	2003075300	300	60	16	26
10.0	7.5	2003075420	420	60	16	26
10.0	10.0	2003100300	300	60	20	26
10.0	10.0	2003100370	370	60	20	26
10.0	10.0	2003100520	520	60	20	26
26.0	14.0	2003140370	370	80	20	35
26.0	14.0	2003140460	460	80	20	35
26.0	17.0	2003170460	460	80	25	35
26.0	22.0	2003220500	500	80	30	35
26.0	22.0	2003220620	620	80	30	35

* El factor de seguridad es 3:1.

* Acero inoxidable 304 (A2) / 316 (A4) están disponibles de acuerdo a la solicitud

* Superficie Disponible en negro (B) /zincado (Z.P) / galvanizado en caliente (H.D.G).

* Otras medidas disponibles bajo pedido
