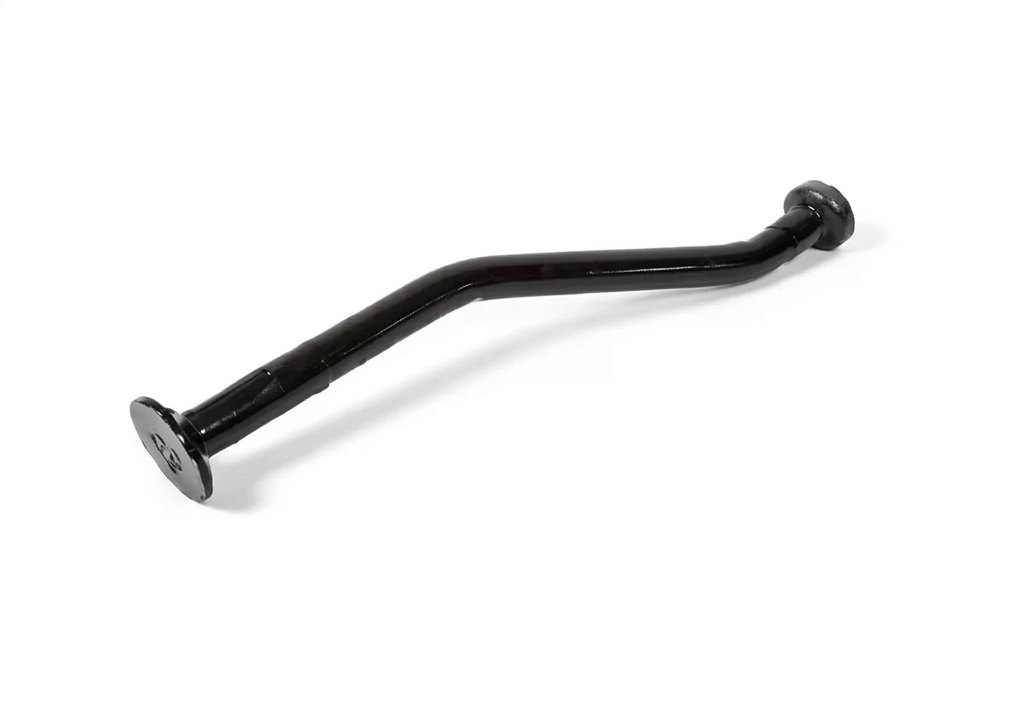

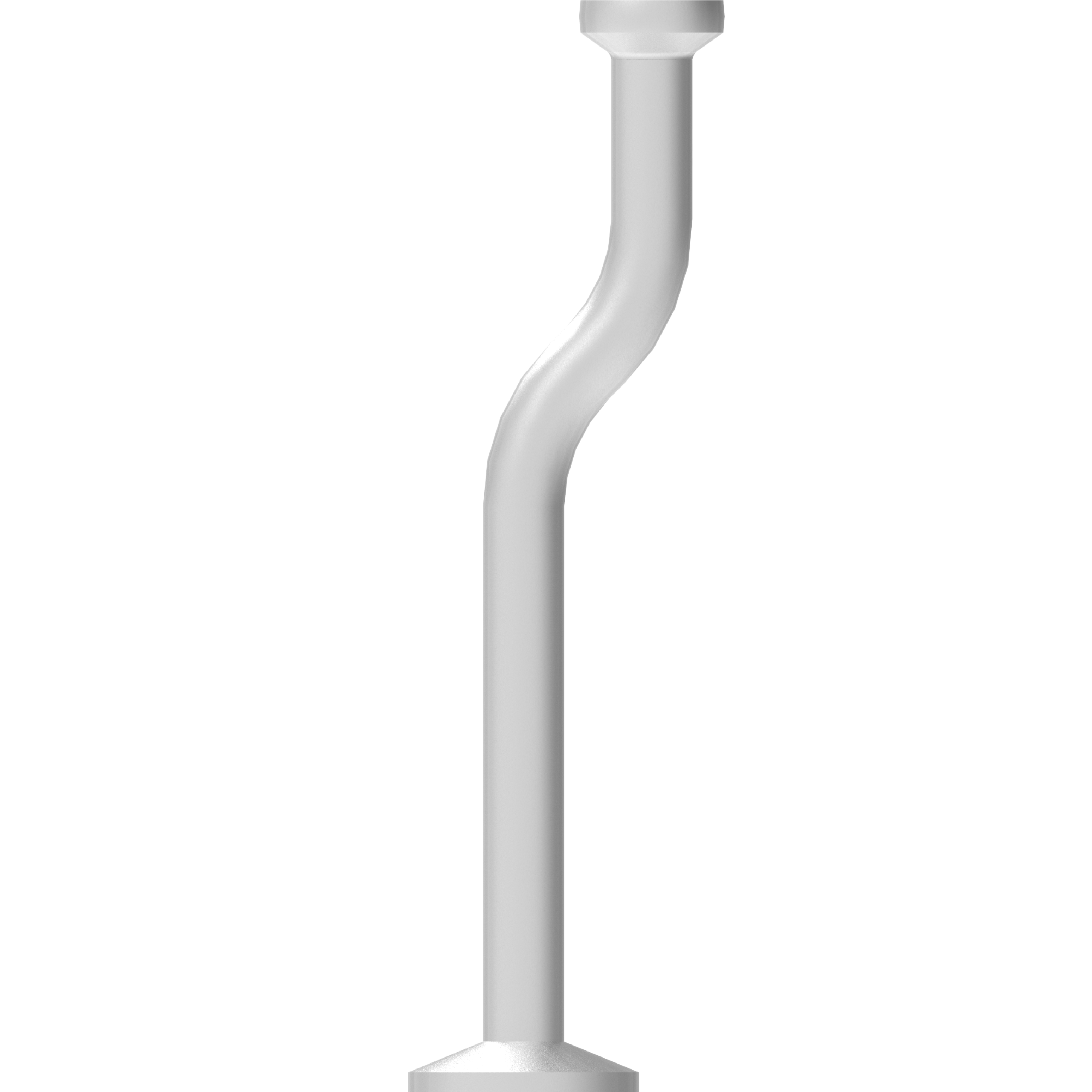

Ancla de elevación desplazada ESBB

◎ El ancla de izado desplazada también se denomina ancla de izado curvada en algunas zonas.
◎ Se diferencia del anclaje de elevación de cabeza esférica estándar únicamente por su forma acodada, que permite instalar este anclaje, por ejemplo, en paneles sandwich

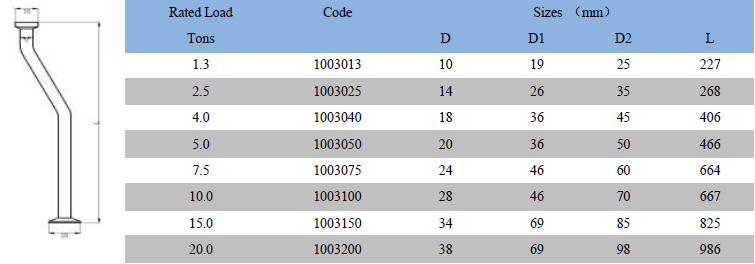

Datos Técnicos

Carga nominal [t]	Código	D [mm]	D1 [mm]	D2 [mm]	L [mm]
1.3	1003013	10	19	25	227
2.5	1003025	14	26	35	268
4.0	1003040	18	36	45	406
5.0	1003050	20	36	50	466
7.5	1003075	24	46	60	664
10.0	1003100	28	46	70	667
15.0	1003150	34	69	85	825
20.0	1003200	38	69	98	986

* Otras longitudes disponibles según pedido.
* El factor de seguridad es 3:1.
* Acero inoxidable 304 (A2) / 316 (A4) están disponibles de acuerdo a la solicitud.
* Superficie Negra / Placa de Zinc (Z.P) / Galvanizado en Caliente (H.D.G) están disponibles.

Nota: El ancla de izado desplazada sólo debe utilizarse para izado vertical junto con una viga de separación.
